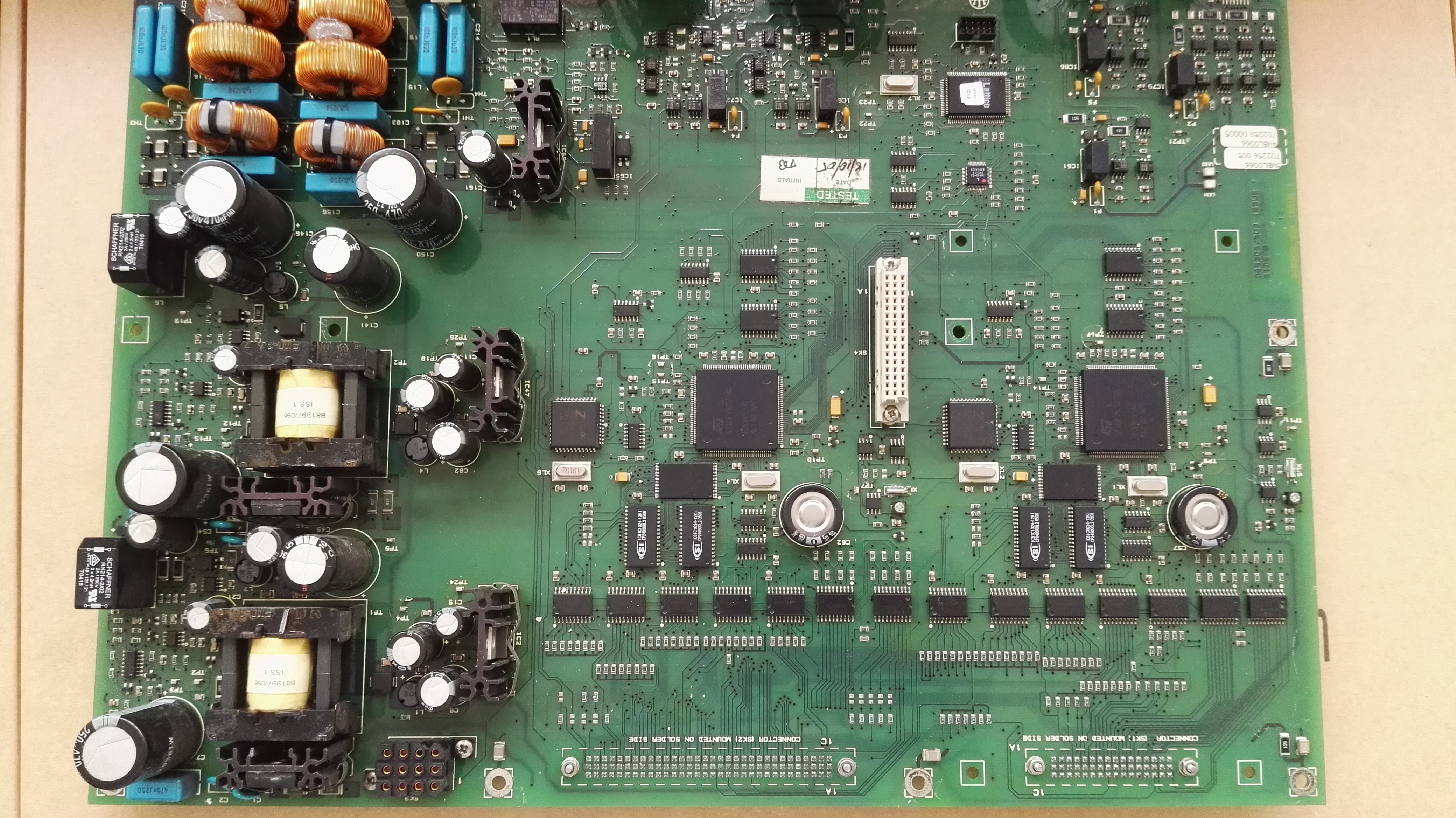

地铁VTCU通讯系统是列车总线管理系统的核心部件,直接负责对列车实际运行状态进行监控,实时判定各子系统状态,将异常部件的故障信息反馈到司机室人机界面(MMI)上。地铁VTCU通讯控制板主要用于连接MVB总线、转换列车总线WTB和车辆总线MVB之间的数据。
东垣科技承接此板件的修理和国产化自主知识产权备件产品研制工作。目前车载总线管理板件已通过某地铁公司地面台架测试,正在进行正线跑车试验,各项性能达到与原型板件替换使用的程度。
以下是该硬件功能简介:
地铁VTCU通讯系统的主要部件是车辆控制单元(VTCU),该单元每3节车厢一个控制单元,共由7块板组成,自带插槽和电源,是标准的模块化系统 。VTCU由 网 关( VTCU- GW) , VCUT,VCUA及VTCU的电源组成。网关控制列车总线( WTB)和车辆总线( MVB) ,并在两个总线系统间转换过程和信息数据。列车诊断板VCUT上有板载数据库( ODBS) ,可通过RS422接口控制人机界面。列车应用程序板VCUA里包含着列车和车辆的控制程序。VTCU的电源提供110V直流电源,并与供电系统的电势隔离。
